OSI 7계층은 통신기술을 이용해 데이터를 주고 받고 하는 부분에서
커뮤니케이션이나 프로토콜의 이해, 통신장비의 동작흐름 등을
계층별로 파악할 수 있습니다.
개념
•
국제표준화기구(ISO)에서 개발한 모델로, 컴퓨터 네트워크 프로토콜 디자인과 통신을 계층으로 나누어 설명한 것이다. (위키피디아)
•
네트워크에서 통신이 일어나는 과정을 7단계로 나눈 것을 말한다. (요약)
탄생배경
•
초기 여러 정보 통신 업체 장비들은 자신의 업체 장비들끼리만 연결이 되어 호환성이 없었음
•
모든 시스템들의 상호 연결에 있어 문제없도록 표준을 정한것이 OSI 7계층
•
표준(호환성)과 학습도구에 의미로 제작
OSI 7 계층을 나눈이유는?
계층을 나눈 이유는 통신이 일어나는 과정이 단계별로 파악할 수 있기 때문이다.
7단계 중 특정한 곳에 이상이 생기면 다른 단계의 장비 및 소프트웨어를 건들이지 않고도 이상이 생긴 단계만 고칠 수 있기 때문이다.
예시 :
PC방에서 오버워치를 하는데 연결이 끊겼다.
어디에 문제가 있는지 확인하기 위해서는
모든 PC가 문제가 있다면
라우터의 문제(3계층 네트워크 계층)이거나 광랜을 제공하는 회사의 회선 문제(1계층 물리 계층)
한 PC만 문제가 있고
오버워치 소프트웨어에 문제가 있다면(7계층 어플리케이션 계층)
오버워치 소프트웨어에 문제가 없고, 스위치에 문제가 있으면(2계층 데이터링크 계층)
있다고 판단해 다른 계층에 있는 장비나 소프트웨어를 건들이지 않는것이다.
Plain Text
복사
작동 원리
1.

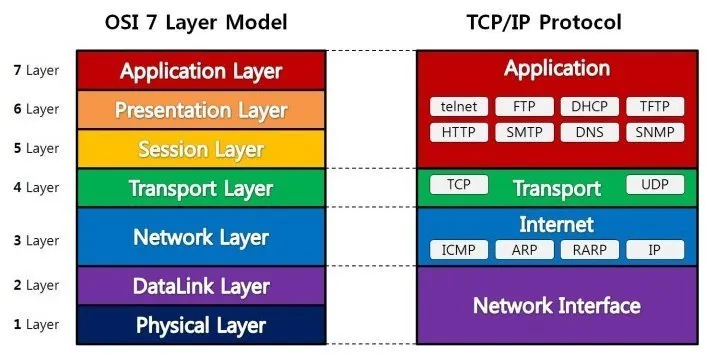

OSI 7계층은 응용, 표현, 세션, 전송, 네트워크, 데이터링크, 물리계층으로 나뉨.
2.
전송 시 7계층에서 1계층으로 각각의 층마다 인식할 수 있어야 하는 헤더를 붙임(캡슐화)
3.
수신 시 1계층에서 7계층으로 헤더를 떼어냄(디캡슐화)
4.
출발지에서 데이터가 전송될 때 헤더가 추가되는데 2계층에서만 오류제어를 위해 마지막 부분에 추가
5.
물리계층에서 1, 0 의 신호가 되어 전송매체 (동축케이블, 광섬유 등)을 통해 전송
OSI 7 계층 단계
물리 계층 (Physical Layer):
•
설명:
◦
데이터를 전송하기 위한 물리적인 매체와 전송 방식을 다룹니다.
◦
단지 데이터 전달의 역할을 할 뿐이라 알고리즘, 오류제어 기능이 없음
•
데이터 단위: 비트(bit)
# 전기신호로 구성
01010101010101010101010101010101
Plain Text
복사
•
예시: 케이블, 리피터, 허브
데이터 링크 계층 (Data Link Layer):
•
설명
◦
물리적인 연결을 통하여 인접한 두 장치 간의 신뢰성 있는 정보 전송을 담당(Point-To-Point 전송)
◦
프레임에 주소부여(MAC - 물리적주소) / 에러검출/재전송/흐름제어
•
데이터 단위: 프레임(frame)
# 이더넷 프레임으로 구성
| MAC 주소(출발지) | MAC 주소(목적지) | 유형 | 데이터 | CRC |
Plain Text
복사
•
예시: 이더넷 스위치, MAC 주소
네트워크 계층 (Network Layer):
•
설명:
◦
패킷의 경로 설정과 라우팅을 처리하며 IP주소를 사용하여 목적지까지 전달(최적의 경로를 설정)
◦
라우팅, 흐름 제어, 세그멘테이션(segmentation/desegmentation), 오류 제어, 인터네트워킹(Internetworking) 등을 수행한다.
◦
주소부여(IP) / 경로설정(Route)
•
데이터 단위: 패킷(packet)
# IP 패킷으로 구성
| 버전 | 헤더 길이 | 유형 | 총 길이 | 식별자 | 플래그 | 프래그먼트 오프셋 | TTL | 프로토콜 | 헤더 체크섬 | 출발지 IP | 목적지 IP | 데이터 |
Mathematica
복사
•
예시: 인터넷 라우터, IP 주소
전송 계층 (Transport Layer):
•
설명:
◦
신뢰성 있는 데이터 전송과 흐름 제어를 담당
◦
시퀀스 넘버 기반의 오류 제어 방식을 사용
•
데이터 단위: 세그먼트(segment), 데이터그램(Datagram)
# ex) TCP 세크먼트로 구성
+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
| Source Port | Destination Port |
+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
| Sequence Number |
+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
| Acknowledgment Number |
+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
| Data | Reserved|C|E|U|A|P|R|S|F| Window Size |
| Offset | |W|C|R|G|K|H|T|N| |
+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
| Checksum | Urgent Pointer |
+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
| Options (if any) |
+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
| |
| Data Payload |
| |
+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
Plain Text
복사
•
예시: TCP(Transmission Control Protocol), UDP(User Datagram Protocol)
세션 계층 (Session Layer):
•
설명:
◦
양 끝단의 응용 프로세스가 통신을 관리하기 위한 방법을 제공
◦
데이터 교환을 관리하고 세션 설정 및 유지를 제공
◦
TCP/IP 세션을 만들고 없애는 책임을 짐
◦
통신을 하기 위한 세션을 확립/유지/중단 (운영체제가 해줌)
•
데이터 단위: 세션(session)
# 세션 데이터로 구성
Plain Text
복사
•
예시: SCP, SOCKS
표현 계층 (Presentation Layer):
•
설명:
◦
◦
데이터의 형식 변환과 암호화를 처리하여 응용 계층에 적절한 형태로 제공
•
데이터 단위: 데이터(data)
# 데이터 변환 및 암호화 수행
Plain Text
복사
•
예시: JPEG 압축, SSL(Secure Sockets Layer)
응용 계층 (Application Layer):
•
설명:
◦
응용 프로세스와 직접 관계하여 일반적인 응용 서비스를 수행
•
데이터 단위: 메시지(message)
# 메시지로 구성
HTTP 요청 메시지:
GET /index.html HTTP/1.1\r\nHost: example.com\r\n\r\n
HTTP 응답 메시지:
HTTP/1.1 200 OK\r\nContent-Type: text/html\r\n\r\n<html><body><h1>Hello, World!</h1></body></html>
Plain Text
복사
•
예시: HTTP 웹 서버, SMTP 이메일 클라이언트
위의 데이터 단위의 예시는 이해를 돕기 위해 추가한 것이기 때문에
실제 모형과는 다를 수 있습니다.
애초에 프로그래밍 언어로 조작 가능한 계층은 전송~응용 계층까지 이므로
그 하위 계층은 어떤 역할을 하는지 흐름만 이해하길 바란다.
참고로 세션, 표현, 응용 계층은 용도에 따라 구분을 하지만,
결국은 데이터를 주고받는 규칙이라고 볼 수 있다.
(그래서, 5계층으로 요약하여 구분하기도 한다.)
